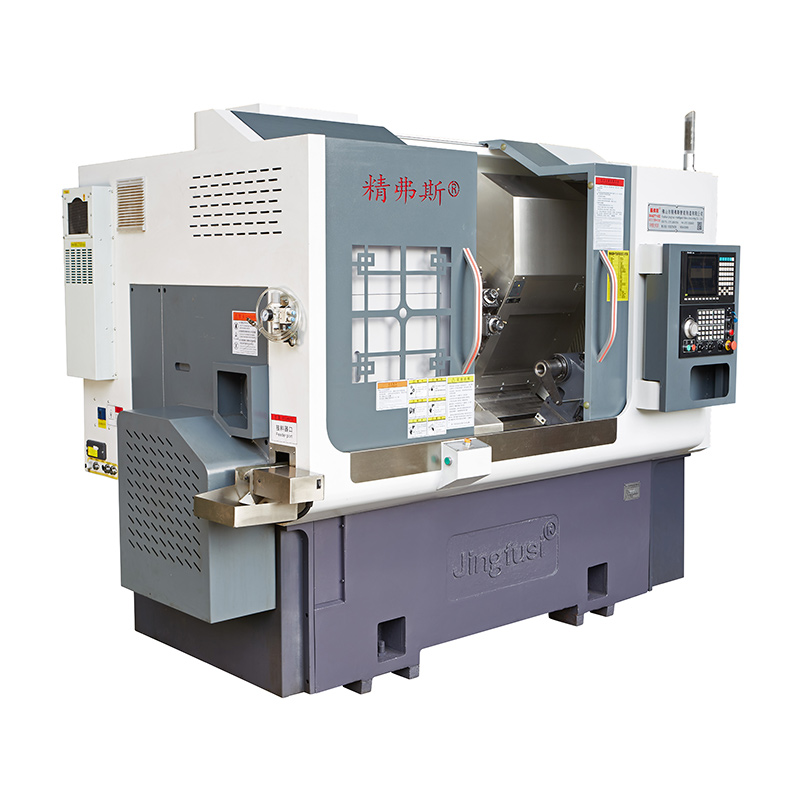

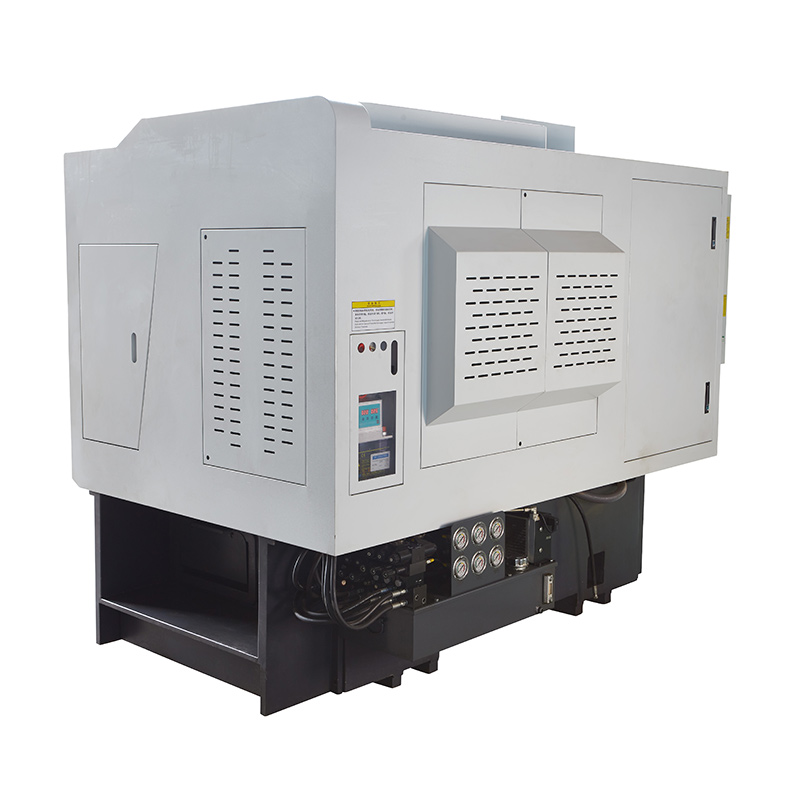

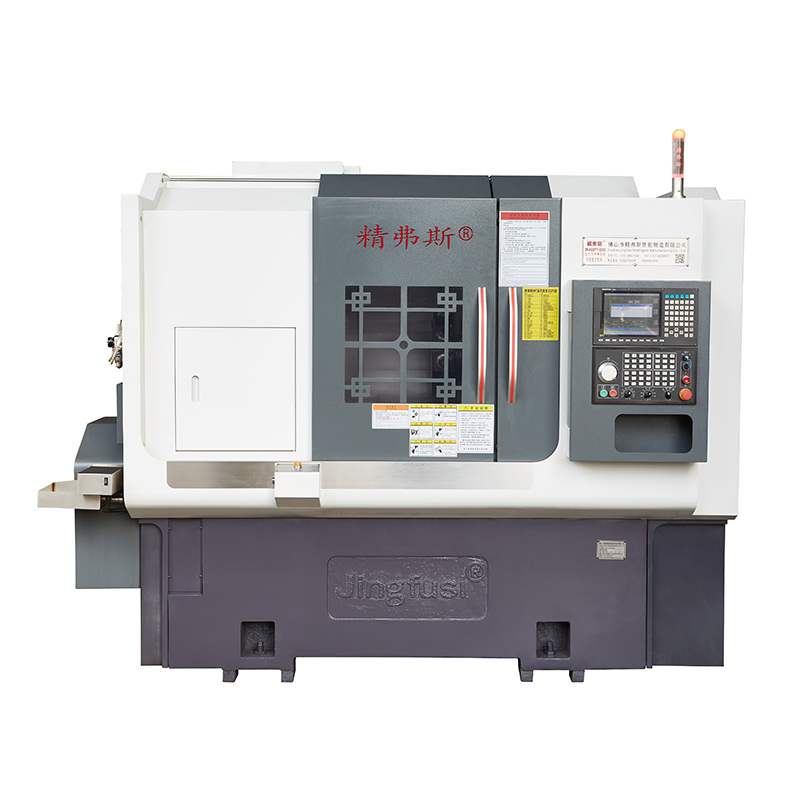

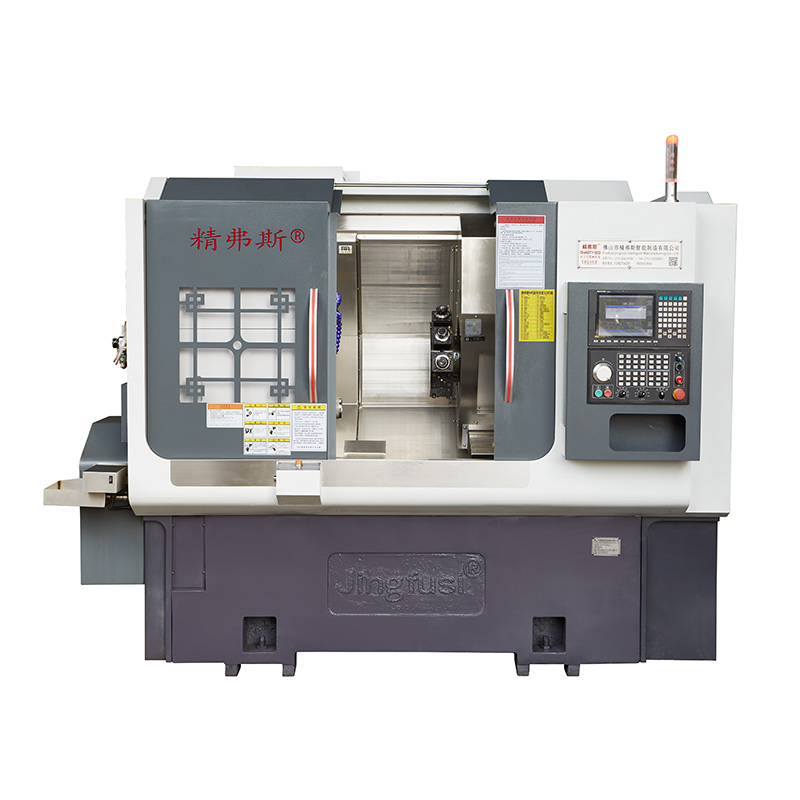

آئٹم | لیتھ کا ماڈل | یونٹ | CK52DTY | CK76DTY | CK46DTY |
پروسیسنگ کا دائرہ | سپنڈل کا زیادہ سے زیادہ گردش قطر | ملی میٹر | Ø 700 | ||
زیادہ سے زیادہ موڑنے والے بیرونی دائرے کی لمبائی | ملی میٹر | 520 | |||
زیادہ سے زیادہ بار قطر | ملی میٹر | Ø 55 | Ø 72 | Ø 45 | |
پرنسپل محور | زیادہ سے زیادہ تکلا کی رفتار | آر پی ایم | 4200 (ترتیب 3500) | 3200 (ترتیب 2000) | 6000 (4500 سیٹ) |
سپنڈل سر کی قسم |
|
A2 - 6 | A2 -8 | A2 - 5 | |
تکلا کے ذریعے سوراخ قطر | ملی میٹر | Ø 66 | Ø 86 | Ø 56 | |
کھانا کھلانا | X/Z/Y محور زیادہ سے زیادہ اسٹروک | ملی میٹر | 260/500/±60 | ||
90 ° پاور ہیڈ تکلا کے مرکز سے گزر رہا ہے۔ | ملی میٹر | 30 | |||
X/Z/Y محور کی زیادہ سے زیادہ تیز حرکت | منٹ/منٹ | 24(ترتیب 16)/ 24(ترتیب 16)/14(ترتیب 8) | |||
X/Z/Y محور سکرو راڈ | ملی میٹر | 40 | |||
X/Z/Y محور رولر ٹریک | ملی میٹر | 35/45/35 | |||
پاور برج |
پاور برج ماڈل (پاور برج) | بی ایم ٹی | بی ایم ٹی 55 | ||
پاور ہیڈ کولیٹ | آئی ایس | ER32 | |||
فکسڈ ٹول ہولڈر سائز | ملی میٹر | 25X25 | |||
بور ہولڈر پنڈلی قطر | ملی میٹر | Ø32 | |||
برقی مشینری | مین موٹر پاور/ٹارک | KW/Nm | 11KW/ریٹیڈ 72Nm | 15KW/ریٹیڈ 98Nm | 7.5 KW/47Nm کی درجہ بندی |
X/Z/Y محور موٹر پاور/ٹارک | KW/Nm | Yaskawa 2.9 KW / 18.6Nm,اختیاری نئی جنریشن 3.1 KW/15Nm | |||
برج پاور ہیڈ موٹر کی پاور/ٹارک | KW/Nm | نئی نسل 3.1 KW/15NM | |||
برج پاور موٹر کی زیادہ سے زیادہ رفتار | آر پی ایم | 6000 (ترتیب 4000)، عام رفتار≤4000 | |||
پاور ہیڈ موٹر پاور/ٹارک | KW/Nm | 3.1 KW/15NM | |||
برج ٹول کو تبدیل کرنے والی موٹر کی پاور/ٹارک | KW/Nm | نئی نسل 1.0 KW/3.1NM | |||
ٹیل اسٹاک | ٹیل اسٹاک اسٹروک | ملی میٹر | 520 | ||
ٹیل اسٹاک کا زیادہ سے زیادہ ہائیڈرولک اسٹروک |
ملی میٹر | 100 | |||
ٹیل اسٹاک ٹاپ سوئی کون ہول ٹیپر | ایم کے | محس 5# | |||
ٹپ اور چک کے درمیان زیادہ سے زیادہ فاصلہ | ملی میٹر | 690 | |||
دوسرے | سپنڈل پوزیشننگ بریک ڈیوائس |
|
ہائیڈرولک، اختیاری پروگرام قابل | ||
بستر کا جھکاؤ | ° | 30° یا 15° | |||
مشین ٹول کی لمبائی X چوڑائی X اونچائی | ملی میٹر | 2500X1680X1900 | |||
پوری مشین کا کل وزن | کلو | 5000KG | |||
کل طاقت | کلو واٹ | 20 | |||
بجلی کی اوسط کھپت | kw/h | 3 |
مشین کی درستگی، Jingfus عنصر معیار : | ||||||||
اہم ٹیسٹ آئٹم | اسکیمیٹک خاکہ | پتہ لگانے کا طریقہ |
فیکٹری کا معیار |
|||||
سپنڈل ریڈیل بیٹ | بیرونی شنک کے رن آؤٹ کا پتہ لگائیں۔ | 0.0035 | ||||||
ایکس محور کی دوبارہ پوزیشن | ایکس محور کی بار بار پوزیشننگ کا پتہ لگائیں۔ نوٹ: پہلے ٹھنڈے انجن اور گرم انجن کی خرابی کو دور کرنے کے لیے تقریباً 50 بار پیش گوئی کریں، اور پھر بار بار پوزیشننگ کا پتہ لگائیں۔ | 0.003 | ||||||
Z-axis کی دوبارہ پوزیشن |
|
Z محور پر بار بار پوزیشننگ کا پتہ لگائیں۔ نوٹ: پہلے ٹھنڈے انجن اور گرم انجن کی خرابی کو دور کرنے کے لیے تقریباً 50 بار پیش گوئی کریں، اور پھر بار بار پوزیشننگ کا پتہ لگائیں۔ | 0.003 | |||||
Y-axis کی دوبارہ پوزیشن | Y محور پر بار بار پوزیشننگ کا پتہ لگائیں۔ نوٹ: پہلے ٹھنڈے انجن اور گرم انجن کی غلطی کو دور کرنے کے لیے تقریباً 50 بار پیش گوئی کریں، اور پھر بار بار پوزیشننگ کا پتہ لگائیں۔ | 0.004 | ||||||
C محور دہرانے کی پوزیشن | C-axis فکسڈ پوائنٹ کی دوبارہ جگہ کا پتہ لگائیں، نوٹ: پہلے ٹھنڈے انجن اور گرم انجن کی غلطی کو دور کرنے کے لیے تقریباً 50 بار پیش گوئی کریں، اور پھر بار بار پوزیشننگ کا پتہ لگائیں۔ | 20 آرک سیکنڈ | ||||||
C محور پوزیشن روٹری | C-axis کی بے ترتیب پوزیشن کی درستگی کا پتہ لگائیں، نوٹ: پہلے ٹھنڈے انجن اور گرم انجن کی خرابی کو دور کرنے کے لیے تقریباً 50 بار پیش گوئی کریں، اور پھر بار بار سیٹنگز چیک کریں۔ | 72 آرک سیکنڈ | ||||||
پاور ہیڈ کلیمپنگ بیٹ | مخروطی بیٹ | 0.015 | ||||||
پاور ہیڈ کلیمپنگ بیٹ |
|
شکنجہ مارنا | 0.01 | |||||
اگر صارف X/Z/Y محور کے ISO یا VD1 کی درستگی کی جانچ کرنا چاہتا ہے، تو اس کا تعین معاہدہ لکھنے کے وقت کیا جائے گا۔ گاہک کو Jingfusi فیکٹری کی ابتدائی قبولیت کے اسی وقت اس شے کی جانچ کرنی چاہیے۔ | ||||||||
