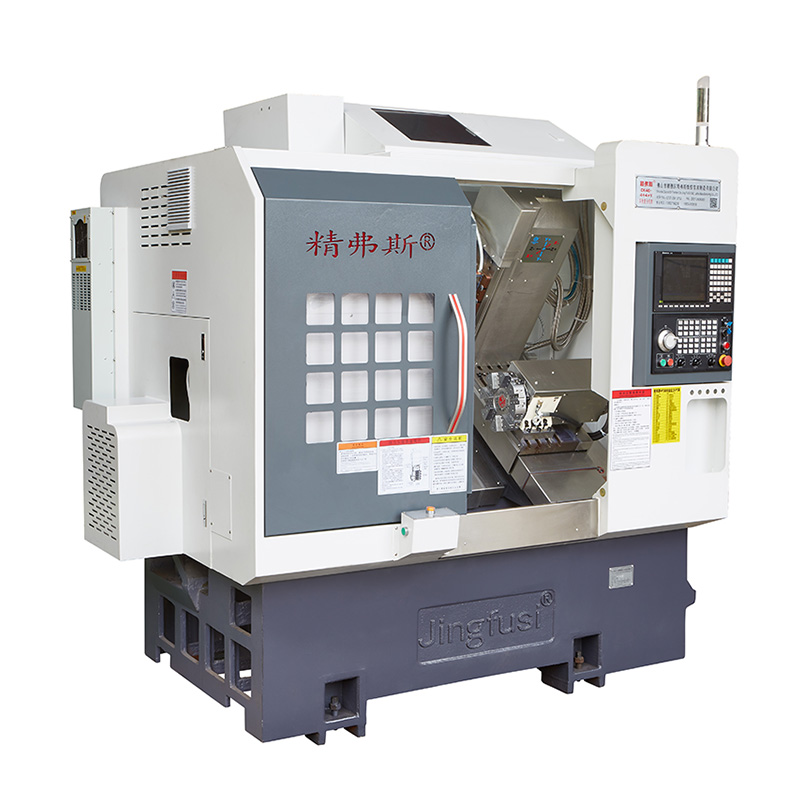

CNC خودکار لیتھ مشین

کیا آپ کسی قابل اعتماد اور موثر مشین کی تلاش کر رہے ہیں جو آپ کی کمپنی کی پیداوری کو بڑھا دے گی؟ CNC خودکار لیتھ مشین کے علاوہ اور نہ دیکھیں۔ اس کی جدید ٹکنالوجی اور صحت سے متعلق کے ساتھ ، یہ مشین آپ کی پیداوار کی تمام ضروریات کا بہترین حل ہے۔

ماڈل:CK52-5+5+Y

انکوائری بھیجیں۔

مصنوعات کی وضاحت

CNC خودکار لیتھ مشین متعارف کرانا-صحت سے متعلق ٹول جس کی آپ کو اعلی معیار کی پیداوار کے لئے درکار ہے

اس ناقابل یقین مشین کی کچھ اہم خصوصیات یہ ہیں:

صحت سے متعلق ٹکنالوجی: سی این سی آٹومیٹک لیتھ مشین جدید صحت سے متعلق ٹکنالوجی سے لیس ہے تاکہ یہ یقینی بنایا جاسکے کہ آپ کا سارا کام اعلی ترین اور درستگی کا ہے۔ جدید ترین سافٹ ویئر کا استعمال کرکے ، مشین انتہائی صحت سے متعلق اور درستگی کے ساتھ حصے تیار کرسکتی ہے ، جس سے آپ کو بہترین ممکنہ نتائج مل سکتے ہیں۔

استرتا: چاہے آپ خام مال یا تیار شدہ مصنوعات کے ساتھ کام کر رہے ہو ، یہ مشین اس سب کو سنبھال سکتی ہے۔ اس کی استعداد اور کثیر محور کی فعالیت کے ساتھ ، آپ سادہ سے پیچیدہ جیومیٹریوں تک ، آپ کو تقریبا almost کسی بھی حصے کی ضرورت پیدا کرسکتے ہیں۔

استعمال میں آسانی: CNC خودکار لیتھ مشین صارف دوست اور کام کرنے میں آسان ہے۔ اس کے بدیہی کنٹرول اور آسان پروگرامنگ سسٹم کے ساتھ ، آپ کی ٹیم بغیر کسی وقت کی رفتار سے آگے بڑھ سکتی ہے ، جس سے زیادہ سے زیادہ پیداواری صلاحیت پیدا ہوسکتی ہے۔

استحکام: صرف اعلی معیار کے مواد کے ساتھ بنایا گیا ، یہ مشین آخری بنانے کے لئے بنائی گئی ہے۔ یہ پیداواری ماحول کے سب سے زیادہ مطالبے کا بھی مقابلہ کرسکتا ہے اور یہ یقینی بناتا ہے کہ آپ اپنی سرمایہ کاری سے زیادہ سے زیادہ فائدہ اٹھائیں۔

کم دیکھ بھال: CNC خودکار لیتھ مشین کو کم سے کم دیکھ بھال کی ضرورت ہوتی ہے ، جس سے آپ کا وقت اور پیسہ بچ جاتا ہے۔ اس کے آسان ڈیزائن اور مضبوط تعمیر کے ساتھ ، آپ اس پر توجہ مرکوز کرسکتے ہیں کہ واقعی کیا اہمیت ہے - آپ کی پیداوار۔

آخر میں ، CNC خودکار لیتھ مشین کسی بھی پروڈکشن لائن میں کامل اضافہ ہے۔ اس کی صحت سے متعلق ٹکنالوجی ، استعداد ، استعمال میں آسانی ، استحکام اور کم دیکھ بھال کے ساتھ ، یہ مشین یقینی ہے کہ آپ کی کمپنی کی پیداوری کو بڑھایا جائے۔ ہچکچاہٹ محسوس نہ کریں ، آج ہی سی این سی آٹومیٹک لیتھ مشین میں سرمایہ کاری کریں اور کل انعامات کاٹنے لگیں!

مشین ٹریول ڈایاگرام

مصنوعات کی تفصیلات

پیرامیٹر کی فہرست

آئٹم	مواد	یونٹ	CK46-5+5+y	CK52-5+5+y
پروسیسنگ اسکوپ	بستر پر سوئنگ	ملی میٹر	Ø 500
	زیادہ سے زیادہ موڑ بیرونی دائرے کی لمبائی	ملی میٹر	320
	زیادہ سے زیادہ بار قطر	ملی میٹر	Ø 45	Ø 51 ~ 55
پرنسپل محور	زیادہ سے زیادہ تکلا کی رفتار	r/منٹ	6000 (4000 پر سیٹ)	4500 (3500 پر سیٹ)
	تکلا سر کی قسم		A2-5	A2-6
	تکلا کے ذریعے سوراخ کا قطر	ملی میٹر	Ø 56	Ø 66
فیڈ	X/Z/Y محور زیادہ سے زیادہ اسٹروک	ملی میٹر	800/470/310
	ایکس/زیڈ/وائی محور کی زیادہ سے زیادہ تیز رفتار حرکت	م/میرا	24 (سیٹنگ 18)/24 (ترتیب 18)/15 (8 سیٹنگ)
	X/Z/Y محور سکرو راڈ	ملی میٹر	32/32/25
	X/Z/Y محور ریل	ملی میٹر	35/35/25
چاقو ٹاور	آٹھ اسٹیشن برج	پی سی	8 اسٹیشنوں ، ڈبل ہول ٹول ہولڈرز سے لیس ہوسکتے ہیں ، 12 اسٹیشنوں کے ساتھ اختیاری
پاور ہیڈ	پاور ہیڈ ٹول ہولڈنگ فارم		ER25
	بجلی کے سر کی زیادہ سے زیادہ رفتار	r/منٹ	6000 (4000 پر سیٹ) ، عام طور پر 4000 سے مصنوعات پر کارروائی کے لئے استعمال کیا جاسکتا ہے
	زیادہ سے زیادہ تنصیب کی سوراخ کرنے والی اور سر کا قطر	ملی میٹر	Ø 16
	پاور ہیڈ شافٹ اور شافٹ کے درمیان فاصلہ	ملی میٹر	65
بجلی کی مشینری	مین موٹر پاور/ٹارک	کلو واٹ / این ایم	7.5 کلو واٹ/47.75nm ، 80 اور اس سے اوپر کی پروسیسنگ کی گنجائش کے ساتھ اسٹیل حصوں کے لئے اختیاری 11 کلو واٹ/70.03nm
	X/Z/Y محور موٹر پاور/ٹارک	کلو واٹ / این ایم	یاسکاوا 1.8 کلو واٹ/11.5nm۔ اختیاری نئی نسل 2.4 کلو واٹ/ریٹیڈ 11.5nm
	X/Z پاور ہیڈ موٹر پاور/ٹارک	کلو واٹ / این ایم	2.4 کلو واٹ/11.5nm
	پاور ہیڈ موٹر کی زیادہ سے زیادہ رفتار	r/منٹ	5000
دیگر	اسپنڈل پوزیشننگ بریک ڈیوائس		ہائیڈرولک پریشر
	بستر مائل	°	35 °
	چاقو ٹیبل پلیٹ کی لمبائی x چوڑائی	ملی میٹر	700x290
	مشین ٹول کی لمبائی X چوڑائی X اونچائی	ملی میٹر	2200x1580x2000
	پوری مشین کا کل وزن	کلوگرام	3430
	کل طاقت	کلو واٹ	13
	اوسط بجلی کی کھپت	کلو واٹ / ایچ	2

مشین ٹول کی درستگی

مشین کی درستگی ، جِنگفس عنصر معیاری ：
اہم ٹیسٹ آئٹم	اسکیمیٹک ڈایاگرام	فیکٹری کا معیار


تکلا ریڈیل بیٹ		بیرونی شنک کے رن آؤٹ کا پتہ لگائیں	0.0035


ایکس محور دہرائیں پوزیشن		ایکس محور کی بار بار پوزیشننگ کا پتہ لگائیں۔ نوٹ: کولڈ انجن اور ہاٹ انجن کی غلطی کو دور کرنے کے لئے پہلے 50 بار کی پیش گوئی کریں ، اور پھر بار بار پوزیشننگ کا پتہ لگائیں۔	0.003


زیڈ محور دہرانے والی پوزیشن		زیڈ محور پر بار بار پوزیشننگ کا پتہ لگائیں۔ نوٹ: کولڈ انجن اور ہاٹ انجن کی غلطی کو دور کرنے کے لئے پہلے 50 بار کی پیش گوئی کریں ، اور پھر بار بار پوزیشننگ کا پتہ لگائیں۔	0.003


y-axis دہرائیں پوزیشن		y محور پر بار بار پوزیشننگ کا پتہ لگائیں۔ نوٹ: کولڈ انجن اور ہاٹ انجن کی غلطی کو دور کرنے کے لئے پہلے 50 بار کی پیش گوئی کریں ، اور پھر بار بار پوزیشننگ کا پتہ لگائیں۔	0.004


سی محور دہرانے کی پوزیشن		سی محور فکسڈ پوائنٹ کی جگہ کا پتہ لگائیں ، نوٹ: پہلے کولڈ انجن اور ہاٹ انجن کی غلطی کو دور کرنے کے لئے تقریبا 50 بار کی پیشن گوئی کریں ، اور پھر بار بار پوزیشننگ کا پتہ لگائیں۔	20 آرک سیکنڈ


سی محور پوزیشن روٹری		سی محور کی بے ترتیب پوزیشن کی درستگی کا پتہ لگائیں ، نوٹ: پہلے کولڈ انجن اور ہاٹ انجن کی غلطی کو پورا کرنے کے لئے تقریبا 50 بار کی پیشن گوئی کریں ، اور پھر بار بار ترتیبات کی جانچ کریں۔	72 آرک سیکنڈ


پاور ہیڈ کلیمپنگ بیٹ		شنک بیٹ	0.015

پاور ہیڈ کلیمپنگ بیٹ		کلیمپنگ پیٹ	0.01

اگر صارف X/Z/Y محور کی ISO یا VD1 کی درستگی کی جانچ کرنا چاہتا ہے تو ، معاہدہ لکھنے کے وقت اس کا تعین کیا جائے گا۔ کسٹمر کو لازمی طور پر جینگفوسی فیکٹری کی ابتدائی قبولیت کے ایک ہی وقت میں اس آئٹم کی جانچ کرنی ہوگی۔
