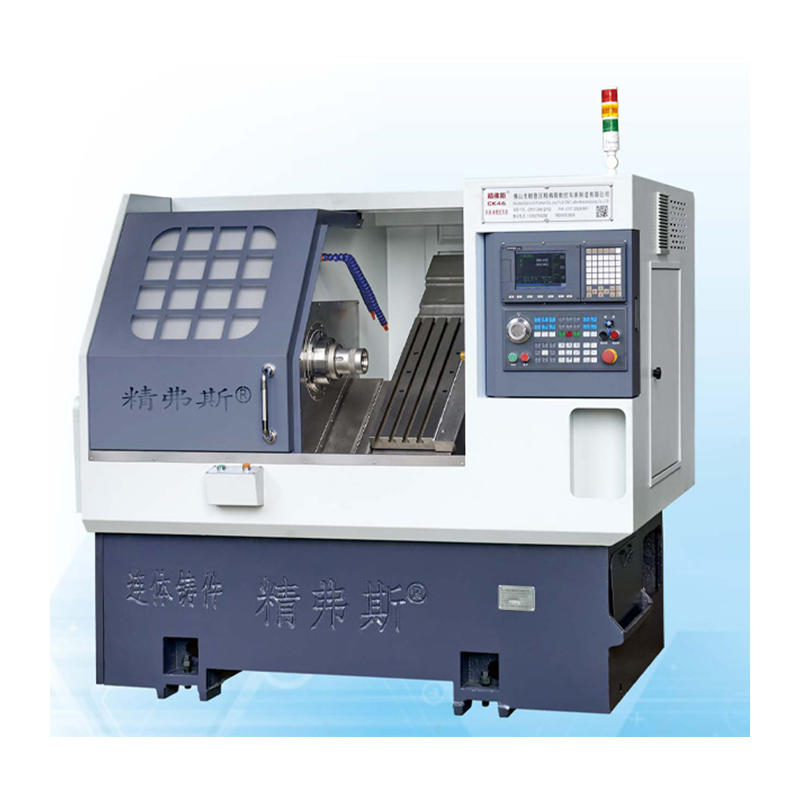

سی این سی مائل بیڈ لیتھ

jingfusi® CNC مائل بستر لیتھ کو صنعتی ماحول میں اطلاق ملتا ہے جہاں مینوفیکچرنگ انتہائی درستگی اور صحت سے متعلق کا مطالبہ کرتی ہے۔ صنعتی استعمال سے بالاتر ، یہ لیتھز شوق کرنے والوں اور چھوٹے کاروباری مالکان کی ضروریات کو پورا کرتے ہیں جو ایک ایسے آلے کی تلاش کرتے ہیں جو ڈیزائن کے عمل میں اعلی سطح کی تخصیص اور لچک پیش کرتا ہے۔ چاہے بڑے پیمانے پر پیداواری ترتیبات میں ہوں یا چھوٹے پیمانے پر منصوبوں میں ، سی این سی مائل بیڈ لیتھ کو جینگفوسی® سے متنوع تقاضوں کے مطابق ڈھالتا ہے ، جس میں استقامت کے ساتھ صحت سے متعلق امتزاج ہوتا ہے۔

ماڈل:CK46

انکوائری بھیجیں۔

مصنوعات کی وضاحت

jingfusi® CNC مائل بیڈ لیتھ ایک صحت سے متعلق مشینی ٹول کے طور پر کھڑا ہے جس میں متنوع اجزاء کی تیاری کے لئے احتیاط سے تیار کیا گیا ہے ، جس میں بیلناکار اور گھومنے والے حصوں پر خصوصی زور دیا گیا ہے۔ اس کی وضاحت کرنے والی خصوصیت مائل بستر کے ڈھانچے میں ہے ، جو مشینی عمل میں استحکام اور صحت سے متعلق کو بڑھانے کے لئے حکمت عملی سے انجنیئر ہے۔ یہ جدید ڈیزائن اس بات کو یقینی بناتا ہے کہ لیتھ درست اور اعلی معیار کے نتائج کی فراہمی میں سبقت لے ، جس سے یہ مینوفیکچرنگ ایپلی کیشنز کی ایک وسیع رینج کے لئے ایک قیمتی اثاثہ بن جائے۔

مشین ٹریول ڈایاگرام

مصنوعات کی تفصیلات

پیرامیٹر کی فہرست

پروجیکٹ		یونٹ	CK46	CK52	CK76
زیادہ سے زیادہ موڑ کی لمبائی		ملی میٹر	350
بستر پر زیادہ سے زیادہ ٹرننگ قطر		ملی میٹر	Ø 500
اسکیٹ بورڈ پر زیادہ سے زیادہ ٹرننگ قطر		ملی میٹر	Ø 160
بستر مائل		°	35 °
X/Z محور کا موثر سفر		ملی میٹر	قطر 1000/400
X/Z محور سکرو کی وضاحتیں		ملی میٹر	32
X/Z محور ریل کی وضاحتیں		ملی میٹر	35
X/Z-axis موٹر پاور		کلو واٹ	1.3
ایکس/زیڈ محور کی زیادہ سے زیادہ تیز رفتار حرکت		م/میرا	24
مشین ٹول کی لمبائی X چوڑائی X اونچائی		ملی میٹر	2100x1580x1800
پوری مشین کا کل وزن		کلوگرام	2600
چاقو نمبر		درست کریں	8
مربع چاقو کا سائز		ملی میٹر	20x20
گول ہول کٹر سائز		ملی میٹر	Ø20
کل طاقت		کلو واٹ	13	13	16
اوسط بجلی کی کھپت		کلو واٹ / ایچ	2	2	2.5
مین شافٹ	تکلا اختتام چہرے کی شکل		A2-5	A2-6	A2 -8


	زیادہ سے زیادہ تکلا کی رفتار	r/منٹ	6000 (4500 پر سیٹ)	4200 (3500 پر سیٹ)	3200 (2500 پر سیٹ)
	تکلا موٹر پاور	کلو واٹ	7.5	7.5	11
	تکلا موٹر کا درجہ بند ٹارک	nm	47.8nm	47.8nm	72nm
	زیادہ سے زیادہ بار گزرنے والا قطر	ملی میٹر	Ø 45	Ø 51	Ø 75

مشین ٹول کی درستگی

مشین کی درستگی ، جِنگفس عنصر معیاری ：
اہم ٹیسٹ آئٹم	اسکیمیٹک ڈایاگرام	پتہ لگانے کا طریقہ	فیکٹری کا معیار


تکلا ریڈیل بیٹ ،		بیرونی شنک کے رن آؤٹ کا پتہ لگائیں	0.0025


ایکس محور دہرائیں پوزیشن		ایکس محور کی بار بار پوزیشننگ کا پتہ لگائیں۔ نوٹ: کولڈ انجن اور ہاٹ انجن کی غلطی کو دور کرنے کے لئے پہلے 50 بار کی پیش گوئی کریں ، اور پھر بار بار پوزیشننگ کا پتہ لگائیں۔	0.0025


زیڈ محور دہرانے والی پوزیشن		زیڈ محور پر بار بار پوزیشننگ کا پتہ لگائیں۔ نوٹ: کولڈ انجن اور ہاٹ انجن کی غلطی کو دور کرنے کے لئے پہلے 50 بار کی پیش گوئی کریں ، اور پھر بار بار پوزیشننگ کا پتہ لگائیں۔	0.0025


اگر صارف X/Z/Y محور کی ISO یا VD1 کی درستگی کی جانچ کرنا چاہتا ہے تو ، معاہدہ لکھنے کے وقت اس کا تعین کیا جائے گا۔ کسٹمر کو لازمی طور پر جینگفوسی فیکٹری کی ابتدائی قبولیت کے ایک ہی وقت میں اس آئٹم کی جانچ کرنی ہوگی۔
