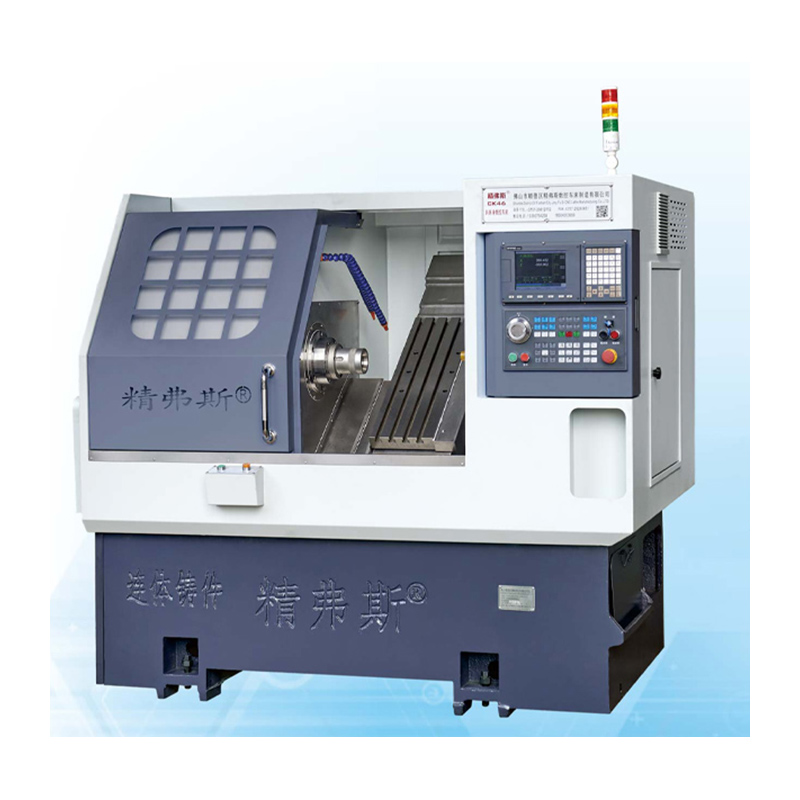

سی این سی سلیٹ بیڈ لیتھس

جِنگفوسی ® سی این سی سلیٹ بیڈ لیتھس میں 35 ڈگری مائل بستر ڈیزائن شامل ہے جس میں ایک مضبوط ٹارک ڈھانچے کے ساتھ مل کر بھاری بوجھ کاٹنے کی کارروائیوں کے دوران بھی کم سے کم اخترتی کو یقینی بنایا جاسکتا ہے۔ یہ مائل بستر ڈیزائن آسان تنصیب ، تبدیلی اور معائنہ کے عمل کی سہولت فراہم کرتا ہے۔ اعلی صحت سے متعلق بال سکرو اور اسپنڈلز کو شامل کرنے سے مشینی ایپلی کیشنز میں غیر معمولی صحت سے متعلق اور سطح کے ٹیکہ کی مزید ضمانت ہوتی ہے۔

ماڈل:CK46

انکوائری بھیجیں۔

مصنوعات کی وضاحت

سی این سی سلیٹ بیڈ لیتھیس اصل بنیاد پر جینگفوسی سی این سی کی بہتری اور اپ گریڈ ہے۔ اعلی پروسیسنگ کی کارکردگی اور اصل ماڈل کے آسان آپریشن کو وراثت میں لینے کی بنیاد پر ، اسے مکمل طور پر منسلک مائل بستر ڈیزائن اور ایک بڑی آپریٹنگ جگہ کے ساتھ تیار کیا گیا ہے۔ ، اعلی پروسیسنگ کی رفتار اور آسان ایڈجسٹمنٹ اور بحالی کے ساتھ صحت سے متعلق سی این سی مشین ٹولز۔

مصنوعات کی تفصیلات

پیرامیٹر کی فہرست

پروجیکٹ		یونٹ	CK46	CK52	CK76
زیادہ سے زیادہ موڑ کی لمبائی		ملی میٹر	350
بستر پر زیادہ سے زیادہ ٹرننگ قطر		ملی میٹر	Ø 500
اسکیٹ بورڈ پر زیادہ سے زیادہ ٹرننگ قطر		ملی میٹر	Ø 160
بستر مائل		°	35 °
X/Z محور کا موثر سفر		ملی میٹر	قطر 1000/400
X/Z محور سکرو کی وضاحتیں		ملی میٹر	32
X/Z محور ریل کی وضاحتیں		ملی میٹر	35
X/Z-axis موٹر پاور		کلو واٹ	1.3
ایکس/زیڈ محور کی زیادہ سے زیادہ تیز رفتار حرکت		م/میرا	24
مشین ٹول کی لمبائی X چوڑائی X اونچائی		ملی میٹر	2100x1580x1800
پوری مشین کا کل وزن		کلوگرام	2600
چاقو نمبر		درست کریں	8
مربع چاقو کا سائز		ملی میٹر	20x20
گول ہول کٹر سائز		ملی میٹر	Ø20
کل طاقت		کلو واٹ	13	13	16
اوسط بجلی کی کھپت		کلو واٹ / ایچ	2	2	2.5
مین شافٹ	تکلا اختتام چہرے کی شکل		A2-5	A2-6	A2 -8


	زیادہ سے زیادہ تکلا کی رفتار	r/منٹ	6000 (4500 پر سیٹ)	4200 (3500 پر سیٹ)	3200 (2500 پر سیٹ)
	تکلا موٹر پاور	کلو واٹ	7.5	7.5	11
	تکلا موٹر کا درجہ بند ٹارک	nm	47.8nm	47.8nm	72nm
	زیادہ سے زیادہ بار گزرنے والا قطر	ملی میٹر	Ø 45	Ø 51	Ø 75

مشین ٹول کی درستگی

مشین کی درستگی ، جِنگفس عنصر معیاری ：
اہم ٹیسٹ آئٹم	اسکیمیٹک ڈایاگرام	پتہ لگانے کا طریقہ	فیکٹری کا معیار


تکلا ریڈیل بیٹ ،		بیرونی شنک کے رن آؤٹ کا پتہ لگائیں	0.0025


ایکس محور دہرائیں پوزیشن		ایکس محور کی بار بار پوزیشننگ کا پتہ لگائیں۔ نوٹ: کولڈ انجن اور ہاٹ انجن کی غلطی کو دور کرنے کے لئے پہلے 50 بار کی پیش گوئی کریں ، اور پھر بار بار پوزیشننگ کا پتہ لگائیں۔	0.0025


زیڈ محور دہرانے والی پوزیشن		زیڈ محور پر بار بار پوزیشننگ کا پتہ لگائیں۔ نوٹ: کولڈ انجن اور ہاٹ انجن کی غلطی کو دور کرنے کے لئے پہلے 50 بار کی پیش گوئی کریں ، اور پھر بار بار پوزیشننگ کا پتہ لگائیں۔	0.0025


اگر صارف X/Z/Y محور کی ISO یا VD1 کی درستگی کی جانچ کرنا چاہتا ہے تو ، معاہدہ لکھنے کے وقت اس کا تعین کیا جائے گا۔ کسٹمر کو لازمی طور پر جینگفوسی فیکٹری کی ابتدائی قبولیت کے ایک ہی وقت میں اس آئٹم کی جانچ کرنی ہوگی۔
