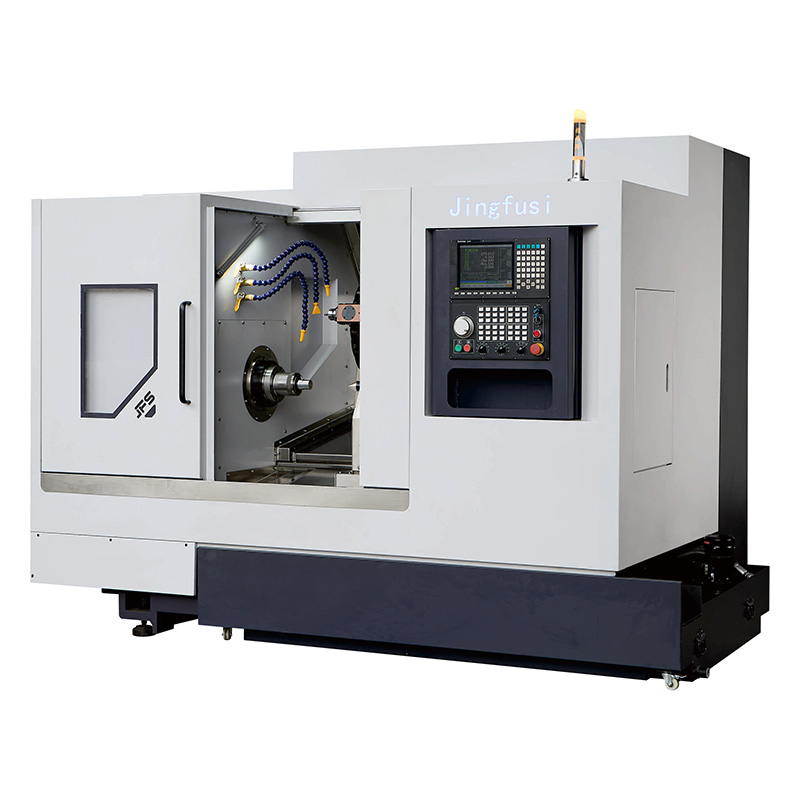

پاور برج CNC لیتھ CK52 76DTW

Jingfusi فیکٹری سے ہماری پاور برج CNC لیتھ CK46 52DTY مارکیٹ میں بہت مشہور ہے۔ مشین ملنگ اور موڑنے کے افعال کو مربوط کرتی ہے، اور پیچیدہ مواد جیسے سٹینلیس سٹیل، ٹائٹینیم الائے، کاربن سٹیل وغیرہ پر لچکدار طریقے سے کارروائی کر سکتی ہے۔ فیکٹری ویو اور آرڈر میں خوش آمدید!

ماڈل:CK52/76DTW

انکوائری بھیجیں۔

مصنوعات کی وضاحت

Jingfusi پائیدار پاور برج CNC لیتھ CK52 76DTW ڈبل ہائی پرفارمنس پاور ہیڈ، 8000 RPM تک عام حالات میں 0° پاور ہیڈ، 6500 RPM تک 90° پاور ہیڈ، مشینی ضروریات کے لیے موثر موافقت سے لیس ہے۔ ٹول ہولڈر گرمی کے منبع کے اثر کو ختم کرنے اور مشینی درستگی کو مستحکم طور پر یقینی بنانے کے لیے گیئر لیس ماڈیول ٹرانسمیشن ڈیزائن کو اپناتا ہے۔

مستقل کنفیگریشن، کاسٹنگ ڈھانچہ، عمر بڑھنے کے علاج اور اسمبلی کی درستگی کی بنیاد کے تحت، ورچوئل Y محور اور عمودی Y محور کے اپنے فوائد ہیں: ورچوئل Y محور کی سختی زیادہ ہے، گول پن ایڈجسٹمنٹ زیادہ آسان ہے۔ عمودی Y محور اسٹروک کو پھیلانا آسان ہے، مشینی سطح کی تکمیل بہتر ہے، پروگرامنگ آپریشن آسان ہے۔

چپ ہٹانے کا نظام سائیڈ اور بیک انٹیگریٹڈ ڈیزائن، لچکدار انسٹالیشن موڈ کو اپناتا ہے، اور ورکشاپ کے مختلف لے آؤٹس کو اپناتا ہے۔ اس کے علاوہ، پوری مشین کاسٹنگ اینیلڈ، وائبریشن ایجنگ اور دیگر ملٹی چینل پروسیس ٹریٹمنٹ ہے تاکہ آلات کے طویل مدتی مستحکم آپریشن کو یقینی بنایا جا سکے اور سروس لائف کو مؤثر طریقے سے بڑھایا جا سکے۔

اہم تفصیلات

لیتھ کا ماڈل		یونٹ	CK52DTW انٹرپولیشن Y	CK76DTW انٹرپولیشن Y	ریمارٹ
پروسیسنگ کی صلاحیت	بستر پر زیادہ سے زیادہ سوئنگ کا قطر	ملی میٹر	ø700	Ø700
	زیادہ سے زیادہ موڑ قطر	ملی میٹر	Ø300	Ø300	ڈسک
	زیادہ سے زیادہ موڑ کی لمبائی	ملی میٹر	480	480
	تکلا ہائیڈرولک چک	میں	8"	10"
تکلا	اسپنڈل سینٹر اونچائی فوم گراؤنڈ	ملی میٹر	1050	1050
	تکلی ناک	-	A2-6	A2-8
	سپنڈل بور کا قطر	ملی میٹر	Ø66	Ø86
	زیادہ سے زیادہ بار mateial قطر	ملی میٹر	Ø51	Ø72
	زیادہ سے زیادہ تکلا رفتار	r/منٹ	4000	2000
	سپنڈل موٹر پاور/ٹارک	Kw/N.m	22Kw/170N.m	22Kw/170N.m
	پاور برج ماڈل	-	BMT55-16T	BMT55-16T
پاور برج	ٹوریٹ موٹر زیادہ سے زیادہ رفتار/پاورٹوری	Kw/N.m	7.5Kw/22N.mor 11KW/42Nm	7.5KW/22N.mor 11KW/42Nm
پاور برج	پاور برج ٹول max.speed	r/mm	8000 یا 6000	8000 یا 6000
X/Z/Y محور کھانا کھلانا	XZN محور Max.fast سفر کی رفتار	منٹ/منٹ	24	24
	X/ZY-axis موٹر پاور/torque	Kw/N.m	3.1 KW/15Nm	3.1 KW/15Nm
	XZY-axis C3-گریڈ بالسریو	-	32/40/40	32/40/40
	X/Z/Y-axis رولر گائیڈ ریلز	-	35/45/45	35/45/45
	مؤثر سفر	ملی میٹر	500	500
	Z محور موثر سفر	ملی میٹر	530	530
	انٹرپولیشن Y-axis مؤثر سفر	ملی میٹر	+48، -52	+48، -52
	انٹرپولیشن Y-axis 90° پاور ہیڈ سپنڈل سینٹر سے گزرتا ہے۔	ملی میٹر	-37	-37
ٹیل اسٹاک	ٹیل اسٹاک کا سفر	ملی میٹر	500	500
ٹیل اسٹاک	ایجیکٹر پن ٹیپر ہول	ایم کے	Mo's 5#	Mo's 5#
سامان کی وضاحتیں	مشین کا خالص وزن	کلو	5000	5100
	مشین کی کل طاقت	کلو واٹ	34	37
	مشین L×W×H	ملی میٹر	2600×2050×2040	2600 × 2050 × 2040

مشین ٹول کو مسلسل بہتر بنایا جا رہا ہے؛ براہ کرم مندرجہ بالا پیرامیٹرز کے لیے مشین ٹول کے اصل ڈیٹا کو دیکھیں۔

اختیاری اشیاء

کنفیگریشن آئٹم		CK52DTW ورچوئل Y-axis	CK76DTW ورچوئل Y
مین سپنڈل	مکینیکل تکلا	●	●
مین سپنڈل	الیکٹرک سپنڈل	O	O
کنٹرولر	SYNTEC کنٹرولر	●	●
فیڈ محور	یاسکوا	●	●
فیڈ محور	SYNTEC	O	O
ٹورٹ	BMT55 پاور برج	●	●
ٹورٹ	BMT65 پاور برج	一	O
ٹیل اسٹاک	Mo's 5#	O	O
کلیمپنگ	کلیمپ واپس کھینچیں۔	●	●
کلیمپنگ	چک	O	O
معاون سامان	پرزے ڈیوائس جمع کرتے ہیں۔	O	O
	کھانا کھلانے کا آلہ	O	O
	چپ کنویئر	O	O
	خودکار روبوٹ	O	O
	تیل کی دھند الگ کرنے والا	O	O
