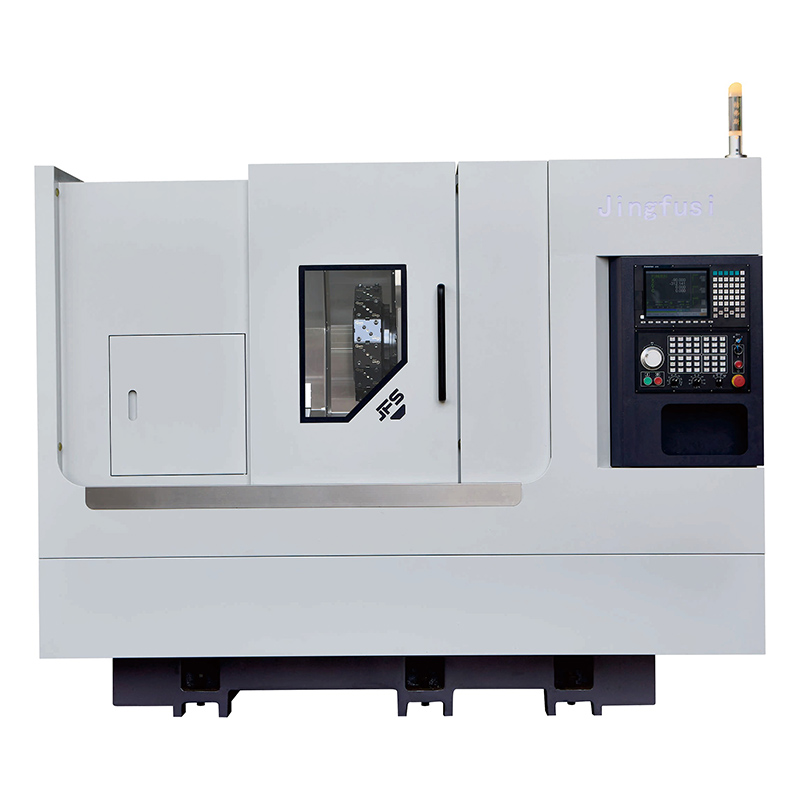

پاور برج CNC لیتھ CK52 76DTYW-500

Jingfusi معیاری پاور برج CNC لیتھ CK52 76DTYW-500 فراہم کرتا ہے۔ ہم اعلیٰ کارکردگی، سرمایہ کاری مؤثر مشین ٹولز تیار کرنے کے لیے پرعزم ہیں۔ ہم سے رابطہ کرنے اور کوٹیشن حاصل کرنے میں خوش آمدید!

ماڈل:CK52/76DTYW-500

انکوائری بھیجیں۔

مصنوعات کی وضاحت

Jingfusi مینوفیکچرر کی طرف سے اس پاور برج CNC لیتھ CK52 76DTYW-500 کی گھسائی اور موڑنے کے افعال پیچیدہ مواد جیسے سٹینلیس سٹیل، ٹائٹینیم الائے اور کاربن سٹیل کو مشین بنا سکتے ہیں۔ اور ہم اس مشین کا سامان سائیڈ چپ اور بیک چپ انضمام کو حاصل کرنے کے لیے، لوگوں کو من مانی انسٹال کرنے کے لیے آسان ہے۔ اس میں چار طرح کے لاکنگ فنکشنز ہیں، جو باہر نکلتے وقت بائیں اور دائیں نہیں جھولیں گے، تاکہ اختتام کی درستگی کو یقینی بنایا جا سکے۔ طویل مدتی استحکام کو یقینی بنانے اور مشین ٹول کی سروس لائف کو طول دینے کے لیے پوری کاسٹنگ کو اینیل کر دیا گیا ہے۔

اہم تفصیلات

لیتھ کا ماڈل		یونٹ	CK52DTYW-500	CK76DTYW-500	ریمارٹ
پروسیسنگ کی صلاحیت	بستر پر زیادہ سے زیادہ سوئنگ قطر	ملی میٹر	0700	Ø700
	زیادہ سے زیادہ tumning قطر	ملی میٹر	Ø230	Ø230
	زیادہ سے زیادہ موڑ کی لمبائی	ملی میٹر	500	500
تکلا	تکلا ہائیڈرولک چک	میں	8"	10"
	تکلا مرکز اونچائی فوم زمین	ملی میٹر	1150	1150
	تکلی ناک		A2-6	A2-8
	سپنڈل بور کا قطر	ملی میٹر	Ø66	Ø86
	زیادہ سے زیادہ بار میٹیا قطر	ملی میٹر	Ø51	Ø72
	زیادہ سے زیادہ تکلا رفتار	r/منٹ	4000	2000
	سپنڈل موٹر پاور/ٹارک	Kw/N.m	11Kw/72N.m	15Kw/143N.m	اختیاری مربوط 11kW/60Nm/ اختیاری مربوط 22kW/170Nm

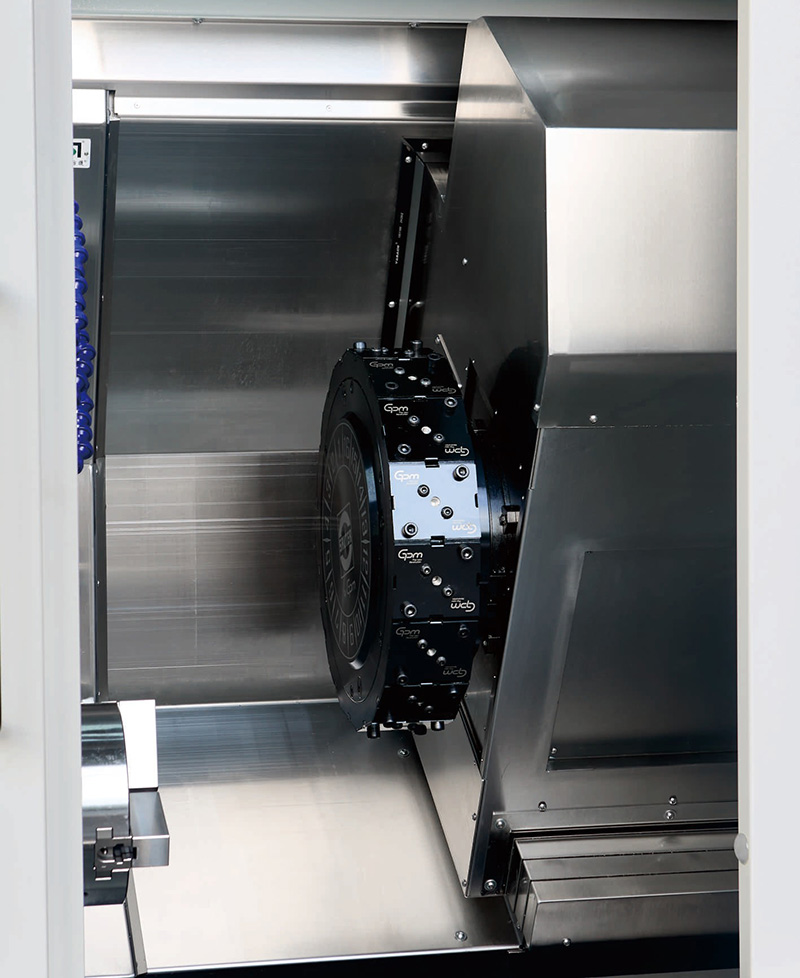

پاور برج	پاور برج ماڈل	-	BMT55-16Tor BMT55-12T	BMT55-16Tor BMT55-12T	تائیوان GPM امدادی طاقت سے چلنے والا برج، پہلے جرمن SAUTER برانڈ۔
	برج موٹر پاور/ٹارک	Kw/N.m	5.7Kw/18N.m یا 3.1KW/15Nm	5.7Kw/18N.m یا 3.1KW/15Nm
	پاور ٹور ٹول میکس کی رفتار	r/mm	5000	5000	°8000 RPM پر چلایا جا سکتا ہے، اور 90° کو 6500 RPM پر چلایا جا سکتا ہے۔
X/Z/Y محور کھانا کھلانا	×Z محور Max.fast tavel اسپیڈ	منٹ/منٹ	24	24
	Yaxis Max.تیز سفر کی رفتار	منٹ/منٹ	15	15
	X/Z/Y-axis موٹر پاور/torque	Kw/N.m	YASKAWAI 29KW/186Nm یا SYTEC 3.1KW/15Nm	YASKAWA 29KW/186Nm یا SYMTEC 3.1 KW/15Nm
	XZY-xis C3-گریڈ بال اسریوز	-	40/40/40	40/40/40
	XZY-axis rller گائیڈ ریلز	-	35/45/35	35/45/35
	Xaxis مؤثر سفر	ملی میٹر	250	250
	Z محور موثر سفر	ملی میٹر	500	500
	Y محور موثر سفر	ملی میٹر	112(±56)	112(±56)
	Bmaesthogh	ملی میٹر	50	50	70 سینٹر ہائی پاور ٹول ہولڈر کی بنیاد پر
ٹیل اسٹاک	ٹیل اسٹاک کا سفر	ملی میٹر	520	520	پروگرام شدہ ٹیل اسٹاک
ٹیل اسٹاک	ایجیکٹر پن ٹیپر ہول	ایم کے	Mo's 5#	Mo's 5#
سازوسامان کی تفصیلات	مشین کا خالص وزن	کلو	4500	4600
	مشین کی کل طاقت	کلو واٹ	26	30
	مشین L×W×H	ملی میٹر	2500×1680×1900	2500×1680×1900

مشین ٹول کو مسلسل بہتر بنایا جا رہا ہے؛ براہ کرم مندرجہ بالا پیرامیٹرز کے لیے مشین ٹول کا اصل ڈیٹا دیکھیں۔

اختیاری اشیاء

کنفیگریشن آئٹم		CK52DTYW-500	CK76DTYW-500
مین سپنڈل	مکینیکل تکلا	●	●
مین سپنڈل	الیکٹرک سپنڈل	O	O
کنٹرولر	SYNTEC کنٹرولر	●	●
کنٹرولر	FANUC کنٹرولر	O	O
فیڈ محور	یاسکوا	●	●
فیڈ محور	SYNTEC	O	O
برج	BMT55 پاور برج	●	●
برج	BMT55 پاور برج	一	O
ٹیل اسٹاک	مورس #5	O	O
کلیمپنگ	کلیمپ واپس کھینچیں۔	●	●
کلیمپنگ	چک	O	O
معاون سامان	پرزے ڈیوائس جمع کرتے ہیں۔	O	O
	کھانا کھلانے کا آلہ	O	O
	چپ کنویئر	O	O
	خودکار روبوٹ	O	O
	تیل کی دھند الگ کرنے والا	O	O
