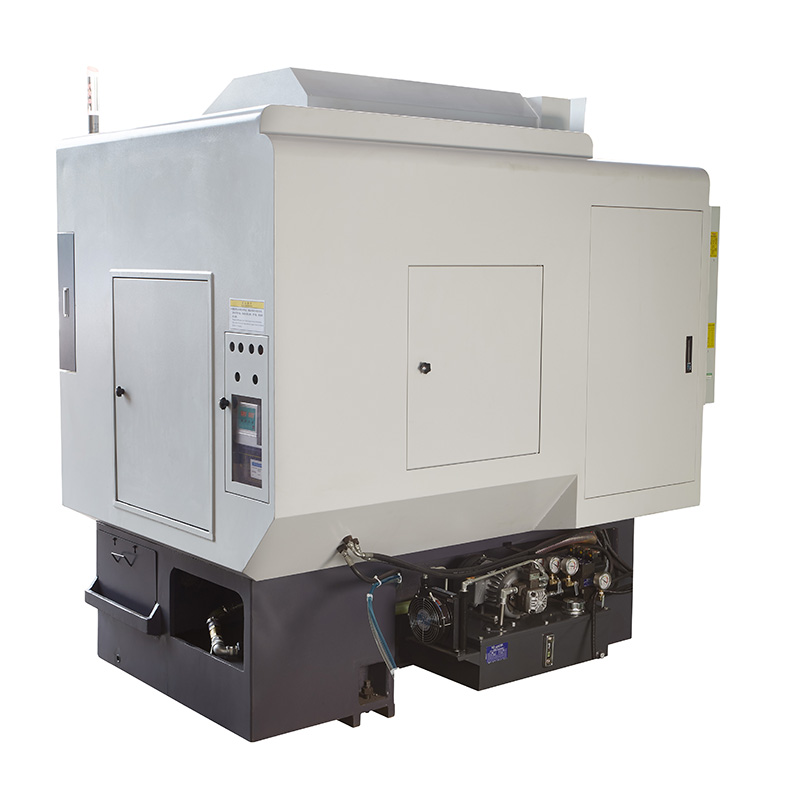

خودکار سی این سی ٹرننگ اور ملنگ مشین

خودکار سی این سی ٹرننگ اینڈ ملنگ مشین ایک جدید ترین مینوفیکچرنگ کا سامان ہے جو مختلف صنعتوں میں بڑے پیمانے پر استعمال ہوتا ہے جیسے ایرو اسپیس ، آٹوموٹو اور پریسجن انجینئرنگ پیچیدہ حصوں اور اسمبلیوں کی موثر پیداوار کے لئے۔ یہ مشین موڑ اور گھسائی کرنے والے افعال کو ایک ہی یونٹ میں جوڑتی ہے ، جس سے استرتا اور پیداواری صلاحیت میں اضافہ ہوتا ہے۔

ماڈل:CK46-4+4+Y

انکوائری بھیجیں۔

مصنوعات کی وضاحت

یہ خودکار سی این سی ٹرننگ اور ملنگ مشینیں کمپیوٹر عددی کنٹرول سسٹم سے لیس ہیں جو عین مطابق اور خودکار مشینی کارروائیوں کی اجازت دیتی ہیں۔ آپریٹرز مطلوبہ حصے کے طول و عرض اور آلے کے راستوں کی وضاحت کے لئے مشین کو پروگرام کرنے کے لئے CAD/CAM سافٹ ویئر کا استعمال کرتے ہیں۔

یہ خودکار سی این سی ٹرننگ اور گھسائی کرنے والی مشینیں موڑ اور گھسائی کرنے والی کارروائیوں کو انجام دے سکتی ہیں۔ موڑ میں ورک پیس کو گھومانا شامل ہوتا ہے جبکہ کاٹنے کا آلہ مواد کی شکل دیتا ہے ، جبکہ ملنگ میں اسٹیشنری ورک پیس اور گھومنے والا کاٹنے کا آلہ شامل ہوتا ہے۔

مشین ٹریول ڈایاگرام

Automatic CNC Turning and Milling Machine

مصنوعات کی تفصیلات

پیرامیٹر کی فہرست

آئٹم	لیتھ کا ماڈل	یونٹ	CK46-4+4+y	CK52-4+4+y
پروسیسنگ اسکوپ	بستر پر سوئنگ	ملی میٹر	Ø 500
	زیادہ سے زیادہ موڑ بیرونی دائرے کی لمبائی	ملی میٹر	320
	زیادہ سے زیادہ بار قطر	ملی میٹر	Ø 45	Ø 51 ~ 55
پرنسپل محور	تکلا سر کی قسم		A2-5	A2-6

	تکلا کے ذریعے سوراخ کا قطر	ملی میٹر	Ø 56	Ø 66
	زیادہ سے زیادہ تکلا کی رفتار	r/منٹ	6000 (4500 پر سیٹ)	4500 (3500 پر سیٹ)
فیڈ	X/Z/Y محور کا موثر سفر	ملی میٹر	800/470/260

	ایکس/زیڈ/وائی محور کی زیادہ سے زیادہ تیز رفتار حرکت	م/میرا	24 (سیٹنگ 18)/24 (ترتیب 18)/15 (8 سیٹنگ)
	X/Z/Y محور سکرو راڈ	ملی میٹر	32/32/25
	X/Z/Y محور ریل	ملی میٹر	35/35/25
چاقو ٹاور	آٹھ اسٹیشن برج	پی سی	8 اسٹیشنوں ، ڈبل ہول ٹول ہولڈرز سے لیس ہوسکتے ہیں ، 12 اسٹیشنوں کے ساتھ اختیاری
پاور ہیڈ	پاور ہیڈ ٹول ہولڈنگ فارم		ER25


	پاور ہیڈ ٹول	پی سی	زیڈ محور 4+ایکس محور 4 ، 4 اضافی فکسڈ ٹول ہولڈرز کے ساتھ نصب ہیں
	بجلی کے سر کی زیادہ سے زیادہ رفتار	r/منٹ	6000 (4000 پر سیٹ) ، عام طور پر 4000 سے مصنوعات پر کارروائی کے لئے استعمال کیا جاسکتا ہے
	پاور ہیڈ شافٹ اور شافٹ کے درمیان فاصلہ	ملی میٹر	65
بجلی کی مشینری	مین موٹر پاور/ٹارک	کلو واٹ / این ایم	نئی نسل 7.5 کلو واٹ ، 47.75nm۔ 80 سے زیادہ کی پروسیسنگ کی گنجائش والے اسٹیل کے حصے اختیاری طور پر 11 کلو واٹ ، 70.03nm سے لیس ہوسکتے ہیں

	X/Z/Y محور موٹر پاور/ٹارک	کلو واٹ / این ایم	1.3kW/8.39nm
	X/Z پاور ہیڈ موٹر پاور/ٹارک	کلو واٹ / این ایم	1.7 کلو واٹ/8 این ایم
	پاور ہیڈ موٹر کی زیادہ سے زیادہ رفتار	r/منٹ	5000
دیگر	اسپنڈل پوزیشننگ بریک ڈیوائس		ہائیڈرولک پریشر


	بستر مائل	°	35 °
	مشین ٹول کی لمبائی X چوڑائی X اونچائی	ملی میٹر	2200x1580x1900
	پوری مشین کا کل وزن	کلوگرام	3430
	کل طاقت	کلو واٹ	13
	اوسط بجلی کی کھپت	کلو واٹ / ایچ	2

مشین ٹول کی درستگی

مشین کی درستگی ، جِنگفس عنصر معیاری ：
اہم ٹیسٹ آئٹم	اسکیمیٹک ڈایاگرام	فیکٹری کا معیار


تکلا ریڈیل بیٹ		بیرونی شنک کے رن آؤٹ کا پتہ لگائیں	0.0035


ایکس محور دہرائیں پوزیشن		ایکس محور کی بار بار پوزیشننگ کا پتہ لگائیں۔ نوٹ: کولڈ انجن اور ہاٹ انجن کی غلطی کو دور کرنے کے لئے پہلے 50 بار کی پیش گوئی کریں ، اور پھر بار بار پوزیشننگ کا پتہ لگائیں۔	0.003


زیڈ محور دہرانے والی پوزیشن		زیڈ محور پر بار بار پوزیشننگ کا پتہ لگائیں۔ نوٹ: کولڈ انجن اور ہاٹ انجن کی غلطی کو دور کرنے کے لئے پہلے 50 بار کی پیش گوئی کریں ، اور پھر بار بار پوزیشننگ کا پتہ لگائیں۔	0.003


y-axis دہرائیں پوزیشن		y محور پر بار بار پوزیشننگ کا پتہ لگائیں۔ نوٹ: کولڈ انجن اور ہاٹ انجن کی غلطی کو دور کرنے کے لئے پہلے 50 بار کی پیش گوئی کریں ، اور پھر بار بار پوزیشننگ کا پتہ لگائیں۔	0.004


سی محور دہرانے کی پوزیشن		سی محور فکسڈ پوائنٹ کی جگہ کا پتہ لگائیں ، نوٹ: پہلے کولڈ انجن اور ہاٹ انجن کی غلطی کو دور کرنے کے لئے تقریبا 50 بار کی پیشن گوئی کریں ، اور پھر بار بار پوزیشننگ کا پتہ لگائیں۔	20 آرک سیکنڈ


سی محور پوزیشن روٹری		سی محور کی بے ترتیب پوزیشن کی درستگی کا پتہ لگائیں ، نوٹ: پہلے کولڈ انجن اور ہاٹ انجن کی غلطی کو پورا کرنے کے لئے تقریبا 50 بار کی پیشن گوئی کریں ، اور پھر بار بار ترتیبات کی جانچ کریں۔	72 آرک سیکنڈ


پاور ہیڈ کلیمپنگ بیٹ		شنک بیٹ	0.015

پاور ہیڈ کلیمپنگ بیٹ		کلیمپنگ پیٹ	0.01

اگر صارف X/Z/Y محور کی ISO یا VD1 کی درستگی کی جانچ کرنا چاہتا ہے تو ، معاہدہ لکھنے کے وقت اس کا تعین کیا جائے گا۔ کسٹمر کو لازمی طور پر جینگفوسی فیکٹری کی ابتدائی قبولیت کے ایک ہی وقت میں اس آئٹم کی جانچ کرنی ہوگی۔
