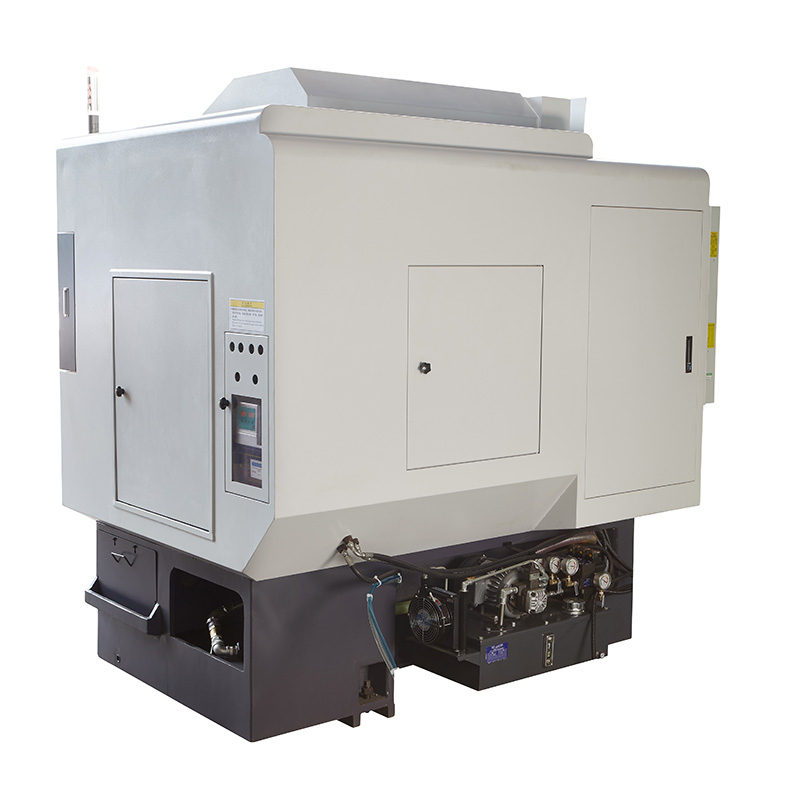

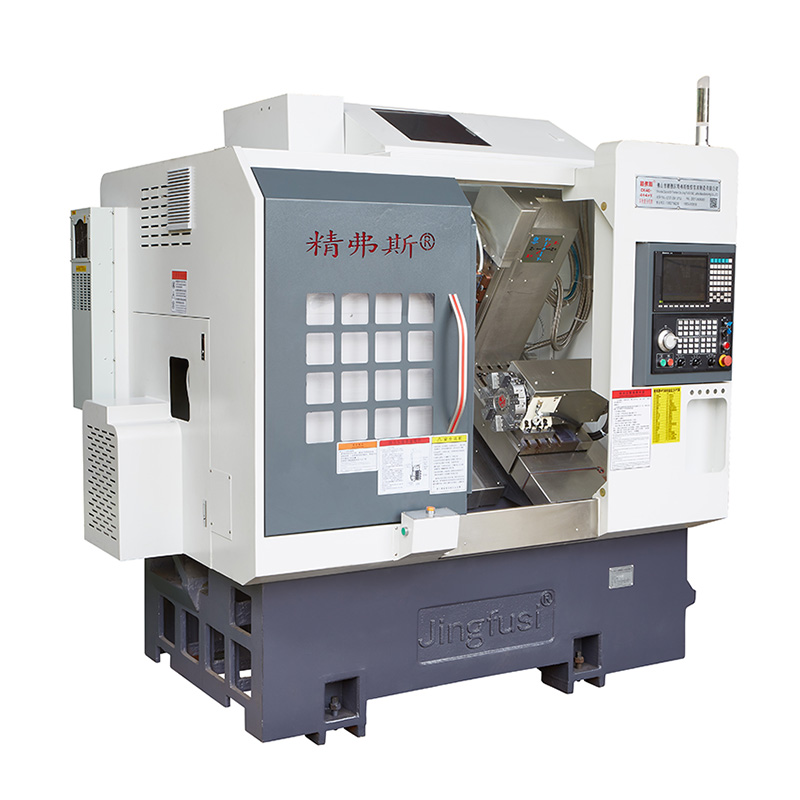

آئٹم | مواد | یونٹ | CK46-5+5+Y | CK52-5+5+Y |
پروسیسنگ کا دائرہ | بستر پر جھولنا | ملی میٹر | Ø 500 | |
زیادہ سے زیادہ موڑنے والے بیرونی دائرے کی لمبائی | ملی میٹر | 320 | ||
زیادہ سے زیادہ بار قطر |
ملی میٹر | Ø 45 | Ø 51 ~ 55 | |
پرنسپل محور | زیادہ سے زیادہ تکلا کی رفتار | آر پی ایم | 6000 (4000 پر سیٹ) | 4500 (3500 پر سیٹ) |
سپنڈل سر کی قسم |
|
A2-5 | A2-6 | |
تکلا کے ذریعے سوراخ قطر | ملی میٹر | Ø 56 | Ø 66 | |
کھانا کھلانا | X/Z/Y محور زیادہ سے زیادہ اسٹروک | ملی میٹر | 800/470/310 | |
X/Z/Y محور کی زیادہ سے زیادہ تیز حرکت | منٹ/منٹ | 24 (ترتیب 18)/24 (ترتیب 18)/15 (ترتیب 8) | ||
X/Z/Y محور سکرو راڈ | ملی میٹر | 32/32/25 | ||
X/Z/Y محور ریل | ملی میٹر | 35/35/25 | ||
چاقو ٹاور | آٹھ اسٹیشن برج | پی سی ایس | 8 اسٹیشن، ڈبل ہول ٹول ہولڈرز سے لیس ہوسکتے ہیں، 12 اسٹیشنوں کے ساتھ اختیاری | |
پاور ہیڈ | پاور ہیڈ ٹول ہولڈنگ فارم |
|
ER25 | |
پاور ہیڈ کی زیادہ سے زیادہ رفتار | آر پی ایم | 6000 (4000 پر سیٹ)، عام طور پر 4000 سے مصنوعات پر کارروائی کرنے کے لیے استعمال کیا جا سکتا ہے | ||
زیادہ سے زیادہ تنصیب ڈرلنگ اور گھسائی کرنے والی سر قطر | ملی میٹر | Ø 16 | ||
پاور ہیڈ شافٹ اور شافٹ کے درمیان فاصلہ | ملی میٹر | 65 | ||
برقی مشینری | مین موٹر پاور/ٹارک | KW/Nm | 7.5 KW/47.75NM، اختیاری 11KW/70.03Nm سٹیل کے پرزوں کے لیے جس کی پروسیسنگ کی گنجائش 80 اور اس سے زیادہ ہے | |
X/Z/Y محور موٹر پاور/ٹارک | KW/Nm | Yaskawa 1.8KW/11.5Nm اختیاری نئی جنریشن 2.4 KW/ ریٹیڈ 11.5Nm | ||
X/Z پاور ہیڈ موٹر پاور/ٹارک | KW/Nm | 2.4 KW/11.5NM | ||
پاور ہیڈ موٹر کی زیادہ سے زیادہ رفتار | آر پی ایم | 5000 | ||
دوسرے | سپنڈل پوزیشننگ بریک ڈیوائس |
|
ہائیڈرولک دباؤ | |
بستر کا جھکاؤ | ° | 35° | ||
چاقو ٹیبل پلیٹ کی لمبائی X چوڑائی | ملی میٹر | 700X290 | ||
مشین ٹول کی لمبائی X چوڑائی X اونچائی | ملی میٹر | 2200X1580X2000 | ||
پوری مشین کا کل وزن | کلو | 3430 | ||
کل طاقت | کلو واٹ | 13 | ||
بجلی کی اوسط کھپت | kw/h | 2 |
مشین کی درستگی، Jingfus عنصر معیار : | ||||||||
اہم ٹیسٹ آئٹم | اسکیمیٹک خاکہ | فیکٹری کا معیار | ||||||
سپنڈل ریڈیل بیٹ | بیرونی شنک کے رن آؤٹ کا پتہ لگائیں۔ | 0.0035 | ||||||
ایکس محور کی دوبارہ پوزیشن | ایکس محور کی بار بار پوزیشننگ کا پتہ لگائیں۔ نوٹ: پہلے ٹھنڈے انجن اور گرم انجن کی خرابی کو دور کرنے کے لیے تقریباً 50 بار پیش گوئی کریں، اور پھر بار بار پوزیشننگ کا پتہ لگائیں۔ | 0.003 | ||||||
Z-axis کی دوبارہ پوزیشن |
|
Z محور پر بار بار پوزیشننگ کا پتہ لگائیں۔ نوٹ: پہلے ٹھنڈے انجن اور گرم انجن کی خرابی کو دور کرنے کے لیے تقریباً 50 بار پیش گوئی کریں، اور پھر بار بار پوزیشننگ کا پتہ لگائیں۔ | 0.003 | |||||
Y-axis کی دوبارہ پوزیشن | Y محور پر بار بار پوزیشننگ کا پتہ لگائیں۔ نوٹ: پہلے ٹھنڈے انجن اور گرم انجن کی غلطی کو دور کرنے کے لیے تقریباً 50 بار پیش گوئی کریں، اور پھر بار بار پوزیشننگ کا پتہ لگائیں۔ | 0.004 | ||||||
C محور دہرانے کی پوزیشن | C-axis فکسڈ پوائنٹ کی دوبارہ جگہ کا پتہ لگائیں، نوٹ: پہلے ٹھنڈے انجن اور گرم انجن کی غلطی کو دور کرنے کے لیے تقریباً 50 بار پیش گوئی کریں، اور پھر بار بار پوزیشننگ کا پتہ لگائیں۔ | 20 آرک سیکنڈ | ||||||
C محور پوزیشن روٹری | C-axis کی بے ترتیب پوزیشن کی درستگی کا پتہ لگائیں، نوٹ: پہلے سرد انجن اور گرم انجن کی خرابی کو دور کرنے کے لیے تقریباً 50 بار پیش گوئی کریں، اور پھر بار بار سیٹنگز چیک کریں۔ | 72 آرک سیکنڈ | ||||||
پاور ہیڈ کلیمپنگ بیٹ | مخروطی بیٹ | 0.015 | ||||||
پاور ہیڈ کلیمپنگ بیٹ |
|
شکنجہ مارنا | 0.01 | |||||
اگر صارف X/Z/Y محور کے ISO یا VD1 کی درستگی کی جانچ کرنا چاہتا ہے، تو اس کا تعین معاہدہ لکھنے کے وقت کیا جائے گا۔ گاہک کو Jingfusi فیکٹری کی ابتدائی قبولیت کے اسی وقت اس شے کی جانچ کرنی چاہیے۔ | ||||||||
