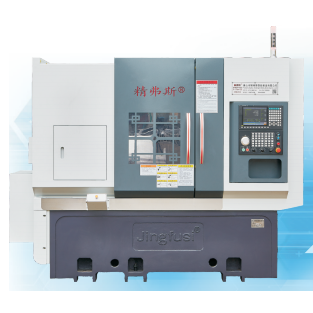

سی این سی برج کی قسم خودکار لیتھ

ہم آپ کو jingfusi® اعلی کے آخر میں سی این سی برج کی قسم خودکار لیتھ سے متعارف کرانے پر خوش ہیں ، جس کا مقصد اس غیر معمولی مصنوعات کے بارے میں آپ کے علم کو گہرا کرنا ہے۔ ہم اپنے نئے اور قابل قدر دونوں صارفین کو گرمجوشی سے خیرمقدم کرتے ہیں تاکہ ہم اپنے ساتھ شراکت جاری رکھیں کیونکہ ہم مل کر ایک روشن مستقبل کی طرف کوشش کرتے ہیں۔

ماڈل:CK52T-600

انکوائری بھیجیں۔

مصنوعات کی وضاحت

آپ کو ہماری فیکٹری کا دورہ کرنے اور جدید ترین ، مسابقتی قیمت والے ، اور اعلی درجے کے جینگفوسی® سی این سی برج ٹائپ آٹومیٹک لیتھ کو تلاش کرنے کے لئے دل سے مدعو کیا گیا ہے ، جو فی الحال زیادہ مانگ میں ہیں۔ ہم آپ کے ساتھ تعاون کرنے کے موقع کی بے تابی سے توقع کرتے ہیں۔

سی این سی برج کی قسم خودکار لیتھ پروڈکٹ کی تفصیلات

سی این سی برج کی قسم خودکار لیتھ پیرامیٹر لسٹ

پروجیکٹ	مواد	یونٹ	CK52T-600	CK76T-600	CK46T-600
پروسیسنگ اسکوپ	تکلا کا زیادہ سے زیادہ گردش قطر	ملی میٹر	Ø 800
	بلاک کی قسم	ملی میٹر	Ø 180 ~ 400
	زیادہ سے زیادہ موڑ کی لمبائی	ملی میٹر	560
	زیادہ سے زیادہ بار قطر	ملی میٹر	Ø 51 ~ 55	Ø 72	Ø 45
پرنسپل محور	تکلا سر کی قسم		A2-6	A2 -8	A2-5
	تکلا کے ذریعے سوراخ کا قطر	ملی میٹر	Ø 66	Ø 86	Ø 56
	زیادہ سے زیادہ تکلا کی رفتار	r/منٹ	4200	3200	6000
	اسپنڈل سیٹ اسپیڈ	r/منٹ	1 ~ 3500	1 ~ 2500	1 ~ 4500
فیڈ	ایکس/زیڈ محور کا زیادہ سے زیادہ سفر	ملی میٹر	230/600
	زیڈ محور موثر اسٹروک	ملی میٹر	570
	ایکس/زیڈ محور کی زیادہ سے زیادہ تیز رفتار حرکت	م/میرا	24
	تیز رفتار حرکت کے لئے X/Z محور کی ترتیب	م/میرا	16/18
	X/Z محور رولر سکرو وضاحتیں	ملی میٹر	40
	X/Z محور گیج کی وضاحتیں	ملی میٹر	35/45
بارہ پوزیشن سروو برج	بارہ پوزیشن سروو برج سنٹر کی اونچائی		100
	چاقو ٹاور مخالف کنارے (بیرونی قطر)	ملی میٹر	385
	برج کے مرکز کی اونچائی	ملی میٹر	100
	برج بلیڈ کی تعداد	درست کریں	12
	ملحقہ ٹول پروسیسنگ کا مداخلت قطر	ملی میٹر	1180
	فکسڈ ٹول ہولڈر سائز	ملی میٹر	25x25
	چاقو ہولڈر ہینڈل قطر	ملی میٹر	Ø25
بجلی کی مشینری	مین موٹر پاور/ٹارک	کلو واٹ / این ایم	11KW/ریٹیڈ 72nm	15 کلو واٹ/ریٹیڈ 98nm	7.5 کلو واٹ/ریٹیڈ 47nm
	X/Z-axis موٹر پاور/ٹارک	کلو واٹ / این ایم	یاسکاوا 1.8 کلو واٹ/11.5nm۔ اختیاری نئی نسل 2.4 کلو واٹ/ریٹیڈ 11.5nm
	برج ٹول کی پاور/ٹارک موٹر تبدیل کرنے والی موٹر	کلو واٹ / این ایم	نئی نسل 1.0 کلو واٹ/3.1nm
	کولنگ سسٹم موٹر پاور	کلو واٹ	0.3
	ہائی پریشر کولنگ سسٹم موٹر پاور	کلو واٹ	3
ٹیل اسٹاک	ٹیل اسٹاک اسٹروک	ملی میٹر	420
	ٹیل اسٹاک ایجیکٹر پن کا زیادہ سے زیادہ فالج	ملی میٹر	100
	ٹیل اسٹاک ایجیکٹر پن ڈرائیو فارم		ہائیڈرولک ، مضبوط سختی
	ٹیل اسٹاک ٹاپ انجکشن شنک ہول ٹپر	ایم کے	MOHS 5 #، صحت سے متعلق مشینی کے دوران سوئنگ یا warp نہیں ہوتا ہے۔
	نوک اور چک کے درمیان زیادہ سے زیادہ فاصلہ	ملی میٹر	690
دیگر	بستر مائل	°	30 ° یا 15 °
	مشین ٹول کی لمبائی X چوڑائی X اونچائی	ملی میٹر	2500x1600x1700
	پوری مشین کا کل وزن	کلوگرام	پوری مشین کا کل وزن 4500 کلوگرام ہے ، جس کا اختیاری کل وزن 3500 کلوگرام ہے ، مائنس 10000 یوآن
	کل طاقت	کلو واٹ	20
	اوسط بجلی کی کھپت	کلو واٹ / ایچ	3

سی این سی برج کی قسم خودکار لیتھ مشین ٹول کی درستگی

مشین کی درستگی ، جِنگفس عنصر معیاری ：
اہم ٹیسٹ آئٹم	اسکیمیٹک ڈایاگرام	پتہ لگانے کا طریقہ	فیکٹری کا معیار


تکلا ریڈیل بیٹ		بیرونی شنک کے رن آؤٹ کا پتہ لگائیں	0.0025


ایکس محور دہرائیں پوزیشن		ایکس محور کی بار بار پوزیشننگ کا پتہ لگائیں۔ نوٹ: کولڈ انجن اور ہاٹ انجن کی غلطی کو دور کرنے کے لئے پہلے 50 بار کی پیش گوئی کریں ، اور پھر بار بار پوزیشننگ کا پتہ لگائیں۔	0.0025


زیڈ محور دہرانے والی پوزیشن		زیڈ محور پر بار بار پوزیشننگ کا پتہ لگائیں۔ نوٹ: کولڈ انجن اور ہاٹ انجن کی غلطی کو دور کرنے کے لئے پہلے 50 بار کی پیش گوئی کریں ، اور پھر بار بار پوزیشننگ کا پتہ لگائیں۔	0.0025


اگر صارف X/Z/Y محور کی ISO یا VD1 کی درستگی کی جانچ کرنا چاہتا ہے تو ، معاہدہ لکھنے کے وقت اس کا تعین کیا جائے گا۔ کسٹمر کو لازمی طور پر جینگفوسی فیکٹری کی ابتدائی قبولیت کے ایک ہی وقت میں اس آئٹم کی جانچ کرنی ہوگی۔
