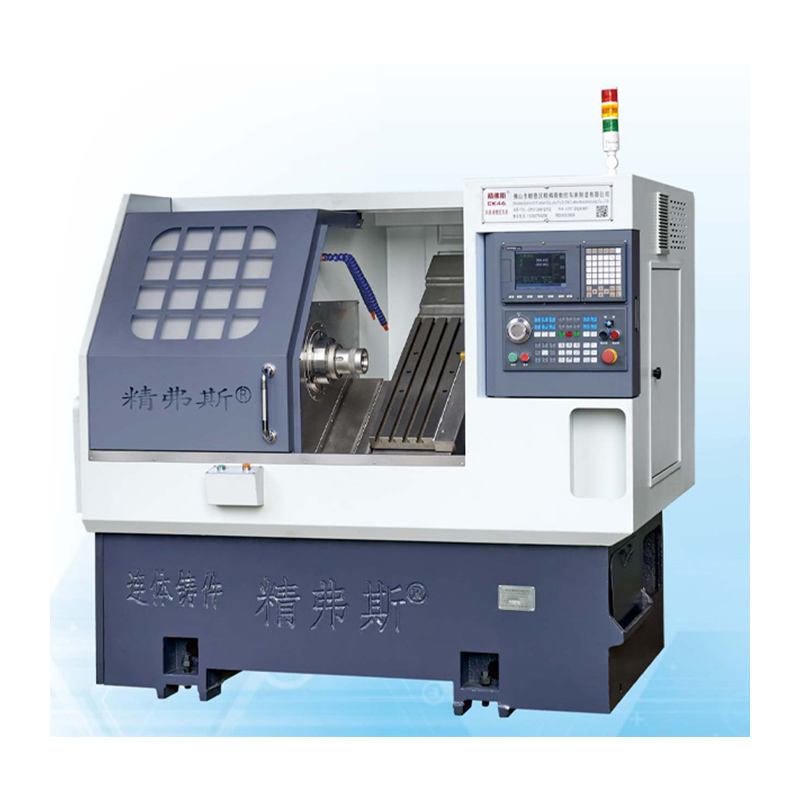

ٹرننگ ملنگ کمپاؤنڈ سی این سی لیتھ

جینگفوسی ® ٹرننگ ملنگ کمپاؤنڈ سی این سی لیتھ کا ایک متعین پہلو اس کا پتھر ٹھوس اور لچکدار تعمیر ہے۔ یہ یقینی بناتا ہے کہ ، کام کے زیادہ بوجھ سے قطع نظر ، یہ غیر متزلزل درستگی اور مستقل کارکردگی کو برقرار رکھتا ہے۔ ہیوی ڈیوٹی بستر اور لکیری گائیڈ ریلوں پر فخر کرتے ہوئے ، یہ مشین لمبی عمر کے لئے تیار کی گئی ہے اور قابل اعتماد نتائج فراہم کرتی ہے جو تمام توقعات کو پیچھے چھوڑ دیتی ہے۔

ماڈل:CK76DTY

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ٹرننگ ملنگ کمپاؤنڈ سی این سی لیتھ پروڈکشن کا تعارف

اعلی معیار کی ٹرننگ ملنگ کمپاؤنڈ سی این سی لیتھ جو جینگفوسی ® کارخانہ دار کے ذریعہ فراہم کردہ صحت سے متعلق مشینی اور تانے بانے کا حتمی حل ہے۔

بنیادی طور پر ، جدید مینوفیکچرنگ کے عمل کی سختیوں سے نمٹنے کے لئے اس جدید ترین ٹرننگ ملنگ کمپاؤنڈ CNC لیتھ کی بنیادی قیمت بے مثال صحت سے متعلق ، کارکردگی اور استعداد فراہم کرنا ہے۔ ہمارا سی این سی مل ٹرن لیتھ جدید ٹیکنالوجی کا استعمال مختلف قسم کے آپریشنوں جیسے ٹرننگ ، ملنگ ، ڈرلنگ اور ٹیپنگ کے لئے درست اور جلدی سے انجام دینے کے لئے کرتا ہے۔

نہ صرف یہ کہ ، ٹرننگ ملنگ کمپاؤنڈ سی این سی لیتھ بھی تیز رفتار اور زیادہ درست کاٹنے کی رفتار کو یقینی بنانے کے لئے تیز رفتار اسپنڈل موٹر سے لیس ہے۔ یہ خصوصیت پیچیدہ مشینی کاموں میں خاص طور پر اہم ہے کیونکہ یہ اعلی درستگی کو برقرار رکھتے ہوئے پیداوار کے چکر کے وقت کو نمایاں طور پر کم کرسکتا ہے۔

مزید یہ کہ ، اس مشین ٹول کا بلٹ ان سی این سی کنٹرول سسٹم صارف دوست ڈیزائن کو اپناتا ہے ، جس سے نوسکھئیے اور تجربہ کار آپریٹرز دونوں کے لئے مشینی سیٹ اپ اور آپریشن مکمل کرنا آسان اور تیز ہوجاتا ہے۔ یہ خصوصیت اسے ورکشاپس ، چھوٹے کاروباروں اور یہاں تک کہ بڑے مینوفیکچرنگ پلانٹوں کے لئے ایک مثالی انتخاب بناتی ہے۔

ٹرننگ ملنگ کمپاؤنڈ سی این سی لیتھ کی ایک اور خاص بات اس کی طاقتور پروسیسنگ صلاحیتیں ہیں۔ بستر پر اس کی بڑی جھولی اور مراکز کے درمیان بڑے فاصلے کے ساتھ ، یہ تقریبا کسی بھی مشینی ضروریات کو پورا کرنے کے لئے مختلف سائز اور شکلوں کے بڑے کاموں کو آسانی سے سنبھال سکتا ہے۔

ٹرننگ ملنگ کمپاؤنڈ سی این سی لیتھ پیرامیٹر لسٹ

آئٹم	لیتھ کا ماڈل	یونٹ	CK46DTY	CK52DTY
پروسیسنگ اسکوپ	تکلا کا زیادہ سے زیادہ گردش قطر	ملی میٹر	Ø 600
	زیادہ سے زیادہ موڑ بیرونی دائرے کی لمبائی	ملی میٹر	300
	زیادہ سے زیادہ بار قطر	ملی میٹر	Ø 45	Ø 55
پرنسپل محور	زیادہ سے زیادہ تکلا کی رفتار	r/منٹ	6000 (ترتیب 4500)	4200 (3500 کی ترتیب)

	تکلا سر کی قسم		A2-5	A2-6
	تکلا کے ذریعے سوراخ کا قطر	ملی میٹر	Ø 56	Ø 66
فیڈ	X/Z/Y محور زیادہ سے زیادہ اسٹروک	ملی میٹر	800/400/± 60


	90 ° بجلی کا سر تکلا کے مرکز سے گزر رہا ہے	ملی میٹر	60
	ایکس/زیڈ/وائی محور کی زیادہ سے زیادہ تیز رفتار حرکت	م/میرا	24 (سیٹنگ 18) / 24 (18 کی ترتیب) / 15 (سیٹنگ 12)
	X/Z/Y محور سکرو راڈ	ملی میٹر	32/32/32
	X/Z/Y محور رولر ٹریک	ملی میٹر	35/35/35
پاور برج	پاور برج ماڈل (پاور برج)	بی ایم ٹی	BMT45 ， اختیاری BMT55

	پاور ہیڈ کولیٹ	ہے	ER25
	فکسڈ ٹول ہولڈر سائز	ملی میٹر	25x25
	بور ہولڈر پنڈلی قطر	ملی میٹر	Ø25
ٹیل اسٹاک	مین موٹر پاور/ٹارک	کلو واٹ / این ایم	7.5 کلو واٹ/ریٹیڈ 47nm	11KW/ریٹیڈ 72nm


	X/Z/Y محور موٹر پاور/ٹارک	کلو واٹ / این ایم	یاسکاوا 1.8 کلو واٹ/11.5n۔ اختیاری نئی نسل 2.4 کلو واٹ/ریٹیڈ 11.5nm
	برج پاور موٹر کی زیادہ سے زیادہ رفتار	r/منٹ	80000 ° (پاور ہیڈ ≤7000 تبدیلی ， 90 ° پاور ہیڈ ≤6000 تبدیلی)
	پاور ہیڈ موٹر پاور/ٹارک	کلو واٹ / این ایم	8.5 کلو واٹ/ریٹیڈ 16.5nm
	برج ٹول کی پاور/ٹارک موٹر تبدیل کرنے والی موٹر	کلو واٹ / این ایم	نئی نسل 1.0 کلو واٹ /3.1nm
دیگر	اسپنڈل پوزیشننگ بریک ڈیوائس		ہائیڈرولک پریشر


	بستر مائل	°	35 °
	مشین ٹول کی لمبائی X چوڑائی X اونچائی	ملی میٹر	2200x1500x1900
	پوری مشین کا کل وزن	کلوگرام	3900 کلوگرام
	کل طاقت	کلو واٹ	15
	اوسط بجلی کی کھپت	کلو واٹ / ایچ	3

مشین ٹول کی درستگی

مشین کی درستگی ، جِنگفس عنصر معیاری ：
اہم ٹیسٹ آئٹم	اسکیمیٹک ڈایاگرام	فیکٹری کا معیار


تکلا ریڈیل بیٹ		بیرونی شنک کے رن آؤٹ کا پتہ لگائیں	0.0035


ایکس محور دہرائیں پوزیشن		ایکس محور کی بار بار پوزیشننگ کا پتہ لگائیں۔ نوٹ: کولڈ انجن اور ہاٹ انجن کی غلطی کو دور کرنے کے لئے پہلے 50 بار کی پیش گوئی کریں ، اور پھر بار بار پوزیشننگ کا پتہ لگائیں۔	0.003


زیڈ محور دہرانے والی پوزیشن		زیڈ محور پر بار بار پوزیشننگ کا پتہ لگائیں۔ نوٹ: کولڈ انجن اور ہاٹ انجن کی غلطی کو دور کرنے کے لئے پہلے 50 بار کی پیش گوئی کریں ، اور پھر بار بار پوزیشننگ کا پتہ لگائیں۔	0.003


y-axis دہرائیں پوزیشن		y محور پر بار بار پوزیشننگ کا پتہ لگائیں۔ نوٹ: کولڈ انجن اور ہاٹ انجن کی غلطی کو دور کرنے کے لئے پہلے 50 بار کی پیش گوئی کریں ، اور پھر بار بار پوزیشننگ کا پتہ لگائیں۔	0.004


سی محور دہرانے کی پوزیشن		سی محور فکسڈ پوائنٹ کی جگہ کا پتہ لگائیں ، نوٹ: پہلے کولڈ انجن اور ہاٹ انجن کی غلطی کو دور کرنے کے لئے تقریبا 50 بار کی پیشن گوئی کریں ، اور پھر بار بار پوزیشننگ کا پتہ لگائیں۔	20 آرک سیکنڈ


سی محور پوزیشن روٹری		سی محور کی بے ترتیب پوزیشن کی درستگی کا پتہ لگائیں ، نوٹ: پہلے کولڈ انجن اور ہاٹ انجن کی غلطی کو پورا کرنے کے لئے تقریبا 50 بار کی پیشن گوئی کریں ، اور پھر بار بار ترتیبات کی جانچ کریں۔	72 آرک سیکنڈ


پاور ہیڈ کلیمپنگ بیٹ		شنک بیٹ	0.015

پاور ہیڈ کلیمپنگ بیٹ		کلیمپنگ پیٹ	0.01

اگر صارف X/Z/Y محور کی ISO یا VD1 کی درستگی کی جانچ کرنا چاہتا ہے تو ، معاہدہ لکھنے کے وقت اس کا تعین کیا جائے گا۔ کسٹمر کو لازمی طور پر جینگفوسی فیکٹری کی ابتدائی قبولیت کے ایک ہی وقت میں اس آئٹم کی جانچ کرنی ہوگی۔
